3D打印格式STL格式的转换

[复制链接]
2024-01-08 领创三维 领创三维 1174

  3D打印技术,即增材制造技术,3D打印技术这个非正式的称呼是1996年才开始出现,1996年开始,我们日常都在使用这个通俗称呼,从3D打印技术的诞生到如今2024年,经过不停的迭代更新,技术已经是非常稳定。也诞生了各种不同的3D打印方式,除了我们熟知的SLA光固化,然后还有FDM热熔融成型,  LCD光固化 SLS烧结以及DLP光固化等各种技术。3D打印技术还在不停的更新迭代之中,未来,3D打印技术将继续发展,成为一种更加广泛应用的制造技术,颠覆着传统制造业的生产模式。


3D打印中,一个模型打印的好坏,除了我们所知道的使用不同的3D打印技术,最大的差距还有就是厂商之间设备的差异以及各种参数设置了,但是,还有一个不可忽略的因素,那就是文件格式的转换。

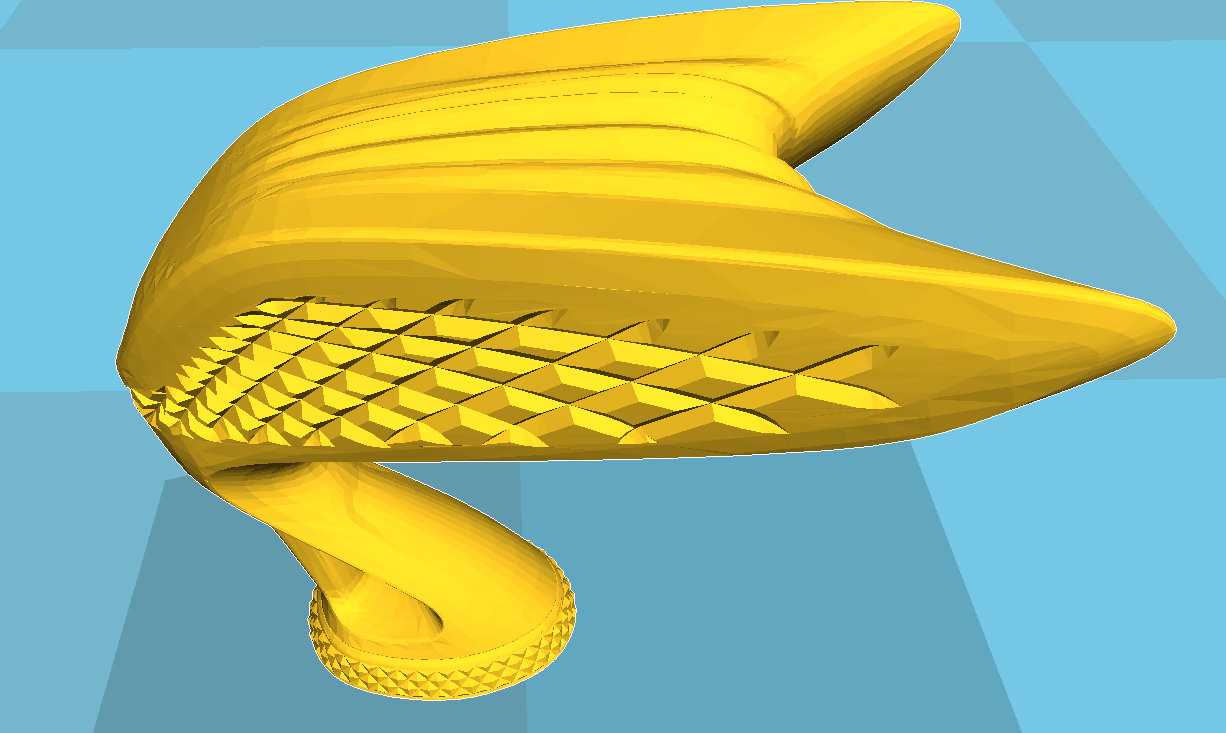

3D打印加工模型需要转变成3D打印机器能够识别的格式,并不是所以的3D打印格式都可以,目前一般我们比较常用的模型是STL和OBJ格式。用的比较多且比较通用的就是提供STL格式给3D打印机切片软件进行切片设置了,正常来说,STL格式就决定了3D打印加工模型不能导出低精度模型。

STL文件格式是由3D SYSTEMS 公司于1988 年制定的一个接口协议,是一种为快速原型制造技术服务的三维图形文件格式。STL 文件由多个三角形面片的定义组成,每个三角形面片的定义包括三角形各个定点的三维坐标及三角形面片的法矢量。

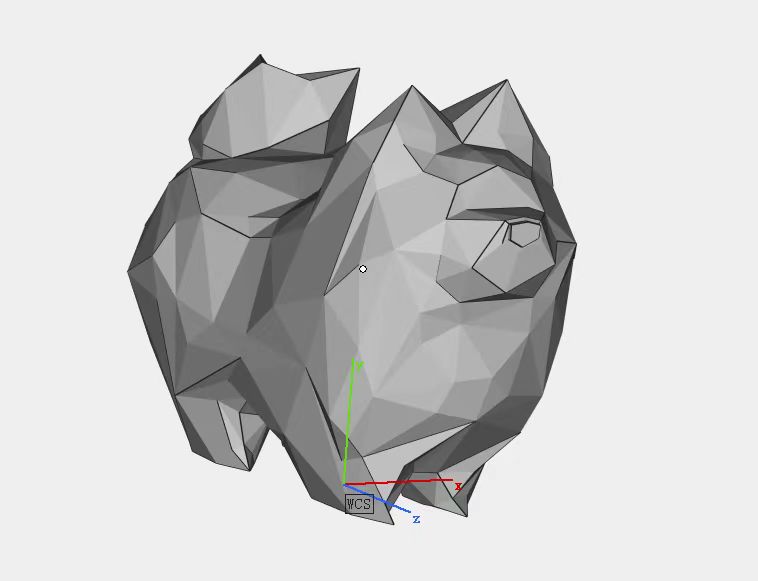

如图所示STL模型是以三角形集合来表示物体外轮廓形状的几何模型。三角面片越小越接近实体模型。在实际应用中对STL模型数据是有要求的,尤其是在STL模型广泛应用的RP领域,对STL模型数据均需要经过检验才能使用。

如果导出精度太低,模型表面就不是平滑的,会显示一段段的线段组成圆,这样打印出来的模型也会是这个样子,模型失真,达不到模型手板要求,所以3D打印加工模型不能导出低精度模型。因不同之间的三维设计软件导出的方式不同,我们可以大致理解为导出文件为STL格式时。尽量选择分辨率比较高的去进行导出。


以上就是领创三维3D打印机为大家介绍的有关3D打印加工模型为什么有时候我们打印出来的模型,偶尔会存在表面有菱有角或者不平整有着几何表面的原因,所以我们要记住了,当转换格式时尽量不能导出低精度模型的分析,希望可以给大家提供参考
